PP·PE부터 폼 라미네이션까지, 부직포 양면테이프 56412·56415가 필요한 이유

1. PP·PE에 테이프가 잘 안 붙는 이유는 낮은 표면에너지 때문입니다

PP·PE 소재에 테이프를 붙였는데 시간이 지나며 가장자리부터 들뜬다면, 문제는 소재 자체보다 점착제 선택에 있을 가능성이 큽니다. PP·PE는 대표적인 낮은 표면에너지 소재입니다. 표면에너지가 낮으면 점착제가 표면 위로 넓게 퍼지지 못하고, 작은 면적으로만 접촉하게 됩니다.

금속이나 유리처럼 표면에너지가 높은 소재에서는 대부분의 점착제가 쉽게 밀착됩니다. 반면 PP·PE 같은 플라스틱에서는 일반 점착제가 표면에 충분히 젖어들지 못해 실제 접촉 면적이 줄어듭니다. 처음에는 붙은 것처럼 보여도 시간이 지나며 들뜨거나 박리되는 이유입니다.

이런 공정에서는 단순히 얇은 테이프만으로는 충분하지 않습니다.
낮은 표면에너지 소재에 잘 밀착되는 점착제와, 재작업 시 찢어지지 않고 형태를 유지하는 기재 구조가 함께 필요합니다.

2. 56412·56415는 LSE 대응 부직포 전용 점착제입니다

300LSE는 난접착 소재 전용, 56412·56415는 부직포 기재 최적화 별도 개발 제품입니다

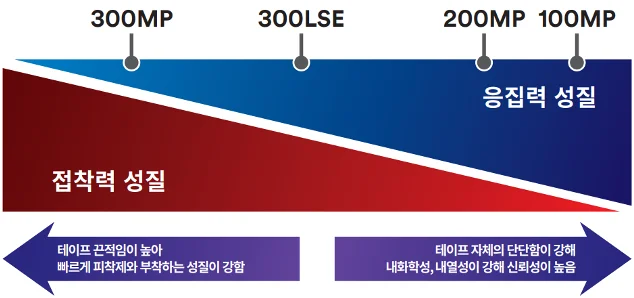

300LSE 시리즈는 플라스틱, 고무 등 난접착 소재 접착에 특화된 시리즈입니다. 56412와 56415는 낮은 표면 에너지(LSE) 플라스틱에 대한 강한 접착력을 목적으로 설계된 제품이지만, 부직포(Tissue) 기재의 특성과 재작업성까지 함께 고려해 별도로 개발된 LSE 대응 부직포 양면테이프(NW DCT) 입니다.

300LSE가 PET 필름 기재 제품군에서 주로 사용되는 LSE 대응 점착제라면, 56412·56415는 부직포 기재 구조에 최적화되어 낮은 표면 에너지 플라스틱은 물론, 곡면·요철 표면, 폼 라미네이션까지 폭넓게 대응할 수 있도록 설계된 제품입니다. 이 둘의 차이는 단순한 기재 소재의 차이를 넘어, 적용 환경과 설계 목적 자체가 다르다는 점에서 중요합니다.

초기 점착력과 장기 결합력을 모두 갖췄습니다

56412·56415는 High Tack, 즉 초기 점착력이 높은 테이프입니다. 부착 직후 빠르게 고정되어야 하는 조립 공정에서 유리합니다. PP, PC, ABS, 스테인리스 스틸 같은 다양한 피착재에 대해 20분과 72시간 점착력 데이터가 제공되며, 시간이 지나면서 결합력이 더 안정적으로 올라가는 경향을 보입니다.

특히 56415는 PP 기준 180° Peel 점착력이 20분 후 8.4 N/cm, 72시간 후 12.1 N/cm까지 올라갑니다. 얇은 0.15 mm 부직포 양면테이프임에도 낮은 표면에너지 소재에서 안정적인 점착력을 확보하도록 설계된 제품입니다.

곡면과 요철 표면에도 밀착되도록 설계되었습니다

56412·56415는 투명도가 있는 부직포 기재를 사용합니다. 부직포 기재는 PET 필름보다 부드럽고 유연해, 곡면이나 미세한 요철 표면을 따라가며 밀착하기 쉽습니다. 낮은 표면에너지 소재뿐 아니라 폼 라미네이션, 그래픽 본딩, 이종소재 접합처럼 접촉면이 완전히 평탄하지 않은 공정에서도 유리합니다.

3. 부직포 구조가 재작업성과 결합 안정성을 만드는 방식

DCT 구조는 점착제만 있는 전사테이프와 다릅니다

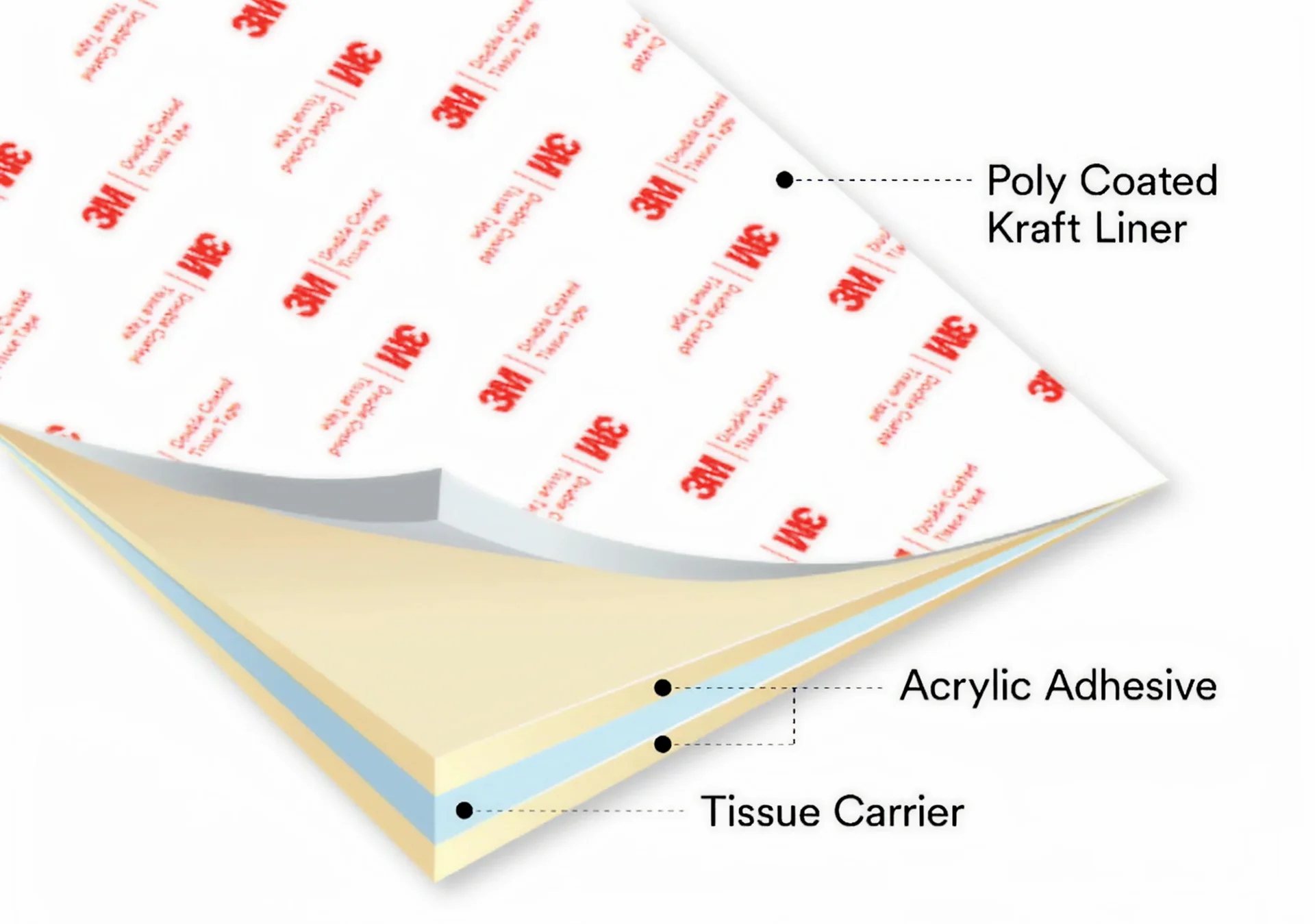

얇은 양면테이프는 기재 유무에 따라 DCT(Double Coated Tape)와 ATT(Adhesive Transfer Tape)로 구분됩니다. 56412·56415는 종이 부직포(Tissue) 기재 양면에 점착제가 코팅된 DCT 구조입니다. ATT(전사테이프)는 기재가 없어 극박형 결합부가 필요한 공정에 강점이 있고, DCT는 기재 구조 덕분에 재작업성과 취급 안정성이 필요한 공정에 적합합니다.

56412·56415는 제거 시 기재 분리를 줄이도록 설계되었습니다

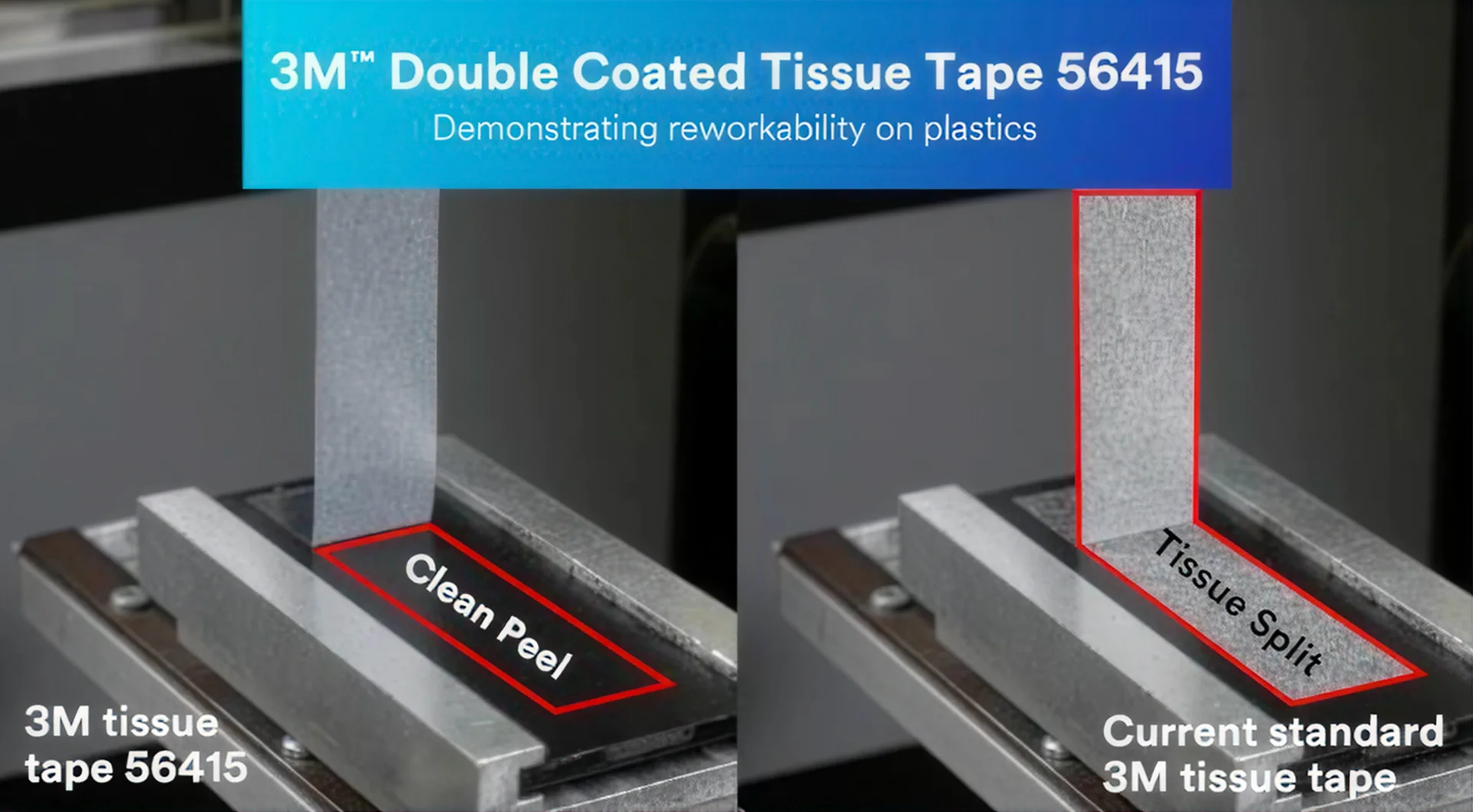

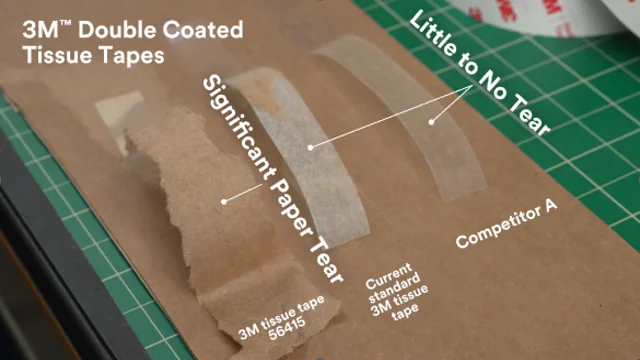

부직포 양면테이프를 재작업할 때 자주 생기는 문제가 tissue split입니다. 테이프를 떼어낼 때 부직포 기재가 갈라지거나 찢어져 한쪽 표면에 잔사가 남는 현상입니다. 이렇게 되면 재작업 시간이 길어지고, 잔사 제거 공정이 추가됩니다. 56412·56415는 제거하거나 벗겨낼 때 tissue splitting을 줄이도록 설계되었습니다. 부착 위치를 다시 맞춰야 하거나, 자동화 공정에서 초기 셋업과 검증 과정이 반복되는 현장에서는 이 재작업성이 큰 장점이 됩니다.

4. 56412와 56415의 성능 차이

56412와 56415의 가장 큰 차이는 두께입니다.
56412는 0.12 mm, 56415는 0.15 mm입니다.
두 제품 모두 투명도가 있는 부직포 기재를 사용하고, 흰색 PCK 이형지를 적용합니다.

56412는 더 얇은 두께가 필요한 공정에 적합합니다. 결합부 두께를 줄이면서도 PP와 PC, 스테인리스 스틸에 안정적으로 붙어야 할 때 검토할 수 있습니다.

56415는 더 높은 점착력과 약간의 두께 여유가 필요한 공정에 적합합니다. 특히 PP와 PC에서 72시간 점착력이 높게 나타나므로, 낮은 표면에너지 플라스틱과 엔지니어링 플라스틱을 함께 다루는 조립 공정에서 우선적으로 검토할 수 있습니다.

5. 저온, 고습, 폼 라미네이션까지 보는 이유

저온에서도 초기 점착력이 필요한 공정에 유리합니다

56412·56415는 낮은 온도에서도 성능을 발휘하도록 설계된 테이프입니다. Tg(유리전이온도)는 -46°C로, 점착제가 저온에서 지나치게 딱딱해지는 것을 줄이고 표면 밀착성을 유지하는 데 도움이 됩니다. 다만 실제 부착 작업은 온도 조건의 영향을 받습니다. 권장 적용 온도 범위는 21~38°C입니다. 겨울철 현장이나 냉장 환경에서는 피착재 온도와 압착 조건을 함께 확인해야 합니다.

고습 조건에서도 PP 점착력을 유지합니다

고습 환경은 점착제의 장기 신뢰성을 확인할 때 중요한 조건입니다. 56415는 32°C, 90% RH 조건에서 72시간 후 PP 180° Peel 점착력 12.7 N/cm를 보입니다. 이는 상온 72시간 PP 점착력 12.1 N/cm와 비교해도 안정적인 수준입니다. 56412 역시 같은 고습 조건에서 PP 180° Peel 점착력 9.5 N/cm를 제공합니다.

EPDM과 폼에서는 테이프보다 소재가 먼저 분리될 수 있습니다

56412·56415는 폼 라미네이션과 본딩에도 활용할 수 있습니다. Peel 테스트 결과를 보면, EPDM에서는 Foam Tear, 폴리에스터 우레탄 폼과 가교 폴리에틸렌 폼에서는 Foam Picking이 나타났습니다. 테이프 자체가 먼저 떨어지는 것이 아니라, 테이프의 접착력이 폼 소재의 내부 결합력을 초과해 폼 소재 자체가 뜯기거나 손상되는 형태로 분리가 일어납니다.

이는 테이프와 피착재 사이의 결합이 그만큼 강하게 형성됐다는 뜻입니다. 재작업이 필요 없는 영구 고정 용도에서는 결합 신뢰성을 확인할 수 있는 결과로 볼 수 있습니다. 다만 추후 분리나 교체 가능성이 있는 용도에서는 폼 소재 자체가 손상될 수 있으므로 사전 검토가 필요합니다.

6. 56212·56215와 56412·56415, 무엇이 다른가

56212·56215와 56412·56415의 공통점은 부직포 양면테이프라는 점입니다.
하지만 점착제 설계 방향이 다릅니다.

두 제품군을 구분할 때는'어떤 피착재에 붙일 것인가' 를 먼저 봐야 합니다.
폼과 패브릭이 중심이면 56212·56215,
PP·PE 같은 낮은 표면에너지 플라스틱과 재작업성이 중심이면 56412·56415가 더 적합합니다.

7. 실제 적용 사례

가전·운동기구의 플라스틱 패널과 금속 부품 결합

냉장고·가전 스테인리스 부품과 플라스틱 패널, 운동기구의 PC 패널과 분체 도장 금속처럼 외관 품질이 중요한 이종소재 결합에도 적용할 수 있습니다. 투명도가 있는 부직포 기재는 완성품 외관을 해치지 않고, 곡면과 요철 표면에도 밀착되기 쉽습니다.

라디에이터·알루미늄과 PP 폼 간의 부착

금속과 PP처럼 표면에너지가 다른 이종소재를 붙일 때는 양쪽 피착재에 모두 밀착될 수 있는 점착제가 필요합니다. 56412·56415는 스테인리스 스틸, PP, PC, ABS 등 다양한 소재에서 점착력을 제공해 이종소재 접합 공정에 활용할 수 있습니다.

자동차 부품과 EPDM/PVC 폼 간의 부착

로봇 자동화 조립 공정에서는 위치 정밀도와 재작업성이 동시에 요구됩니다. 56412·56415는 부직포 기재가 형태를 잡아주기 때문에, 부착 후 위치를 다시 맞춰야 하는 상황에서 테이프가 찢어지는 문제를 줄일 수 있습니다.

침대 매트리스 프레임과 PU 폼 간의 부착

폼 소재는 압축과 복원이 반복되기 때문에 접착면에 지속적인 하중이 걸립니다. 56412·56415는 Peel 테스트에서 Foam Picking과 Foam Tear 결과를 보여, 폼 라미네이션과 본딩 공정에서 결합력을 검토할 수 있습니다.

8. 정리

PP·PE처럼 표면에너지가 낮은 소재에 얇고 깔끔하게 접합해야 한다면, 일반 부직포 양면테이프보다 LSE 소재에 잘 붙는 부직포 전용 점착제가 필요합니다. 아래 체크리스트에 해당된다면 56412·56415 적용을 검토해보세요.
