3M 7240FR 강화 에폭시 접착제, 용접을 대체하는 철도·조선용 고강도 본딩

1. 용접과 리벳을 대체하는 3M 7240FR

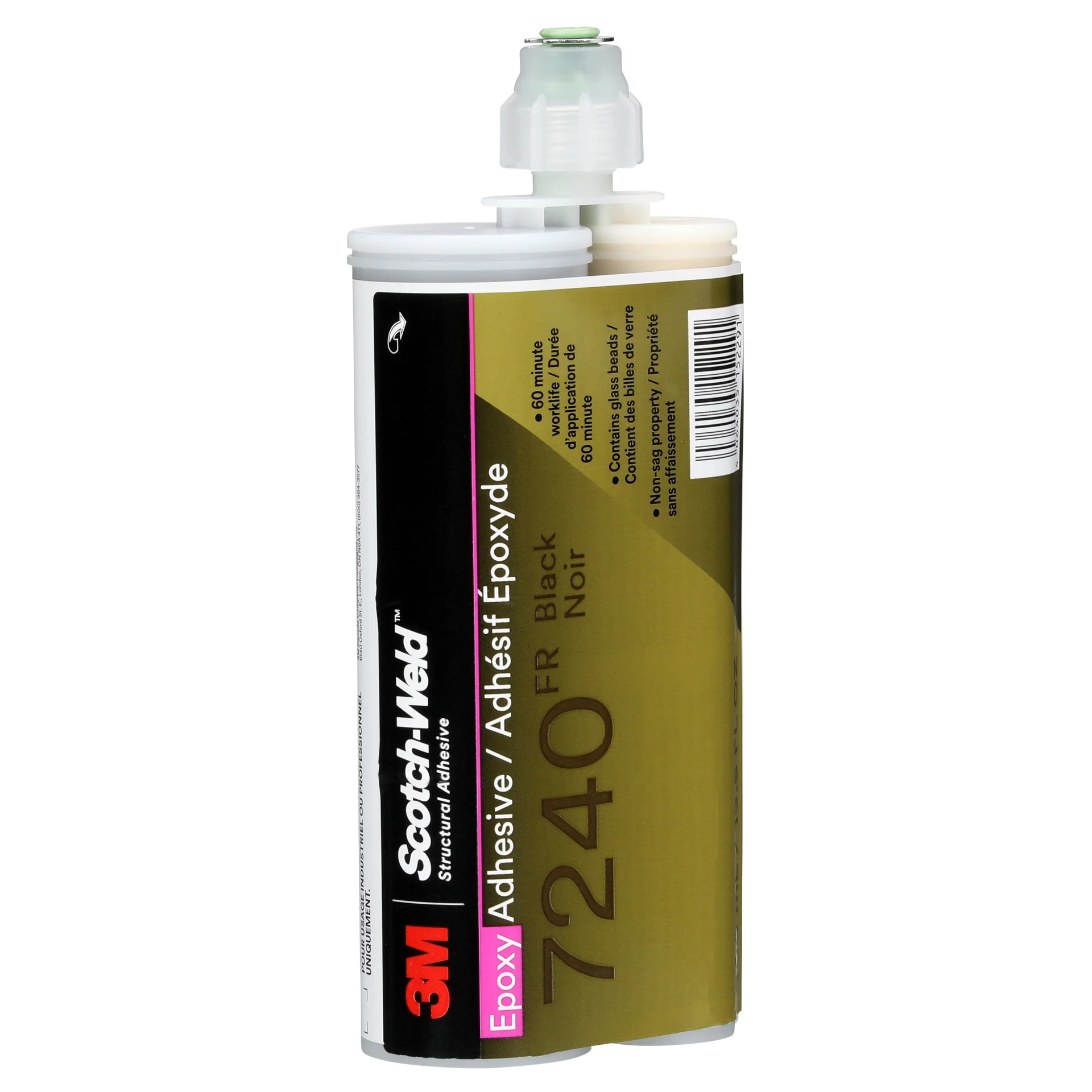

3M™ Scotch-Weld™ 에폭시 접착제 7240FR은
금속과 금속을 면으로 강하게 붙이는 2액형 강화 에폭시 접착제입니다.

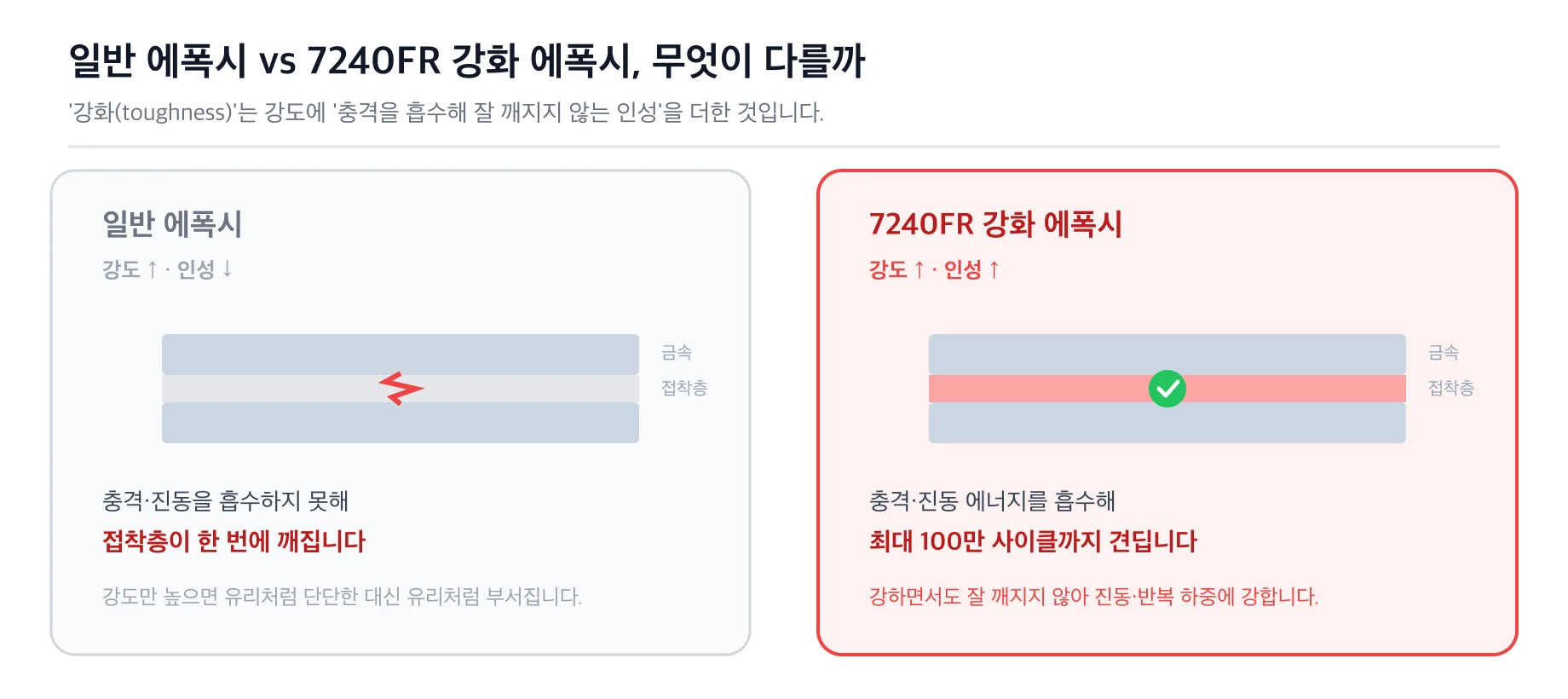

여기서 '강화'란 단순히 강도가 높다는 뜻이 아니라,
충격과 진동을 흡수하는 인성(toughness)을 함께 갖췄다는 의미입니다.

강하면서도 잘 깨지지 않아, 진동과 반복 하중이 끊이지 않는
철도·조선·운송 현장에서 용접과 리벳을 대체하는 접착제로 널리 쓰입니다.

이 제품의 강점은 다음과 같습니다.

✓ 강도와 인성을 함께 갖춘 강화 에폭시 (겹침 전단 최대 26.5 MPa)

✓ 철도 화재 안전 규격 EN 45545 시험 완료, 선박용 MED Wheelmark 인증

✓ 항공 자기소화 요구사항 FAR 25.853 충족하는 난연 설계

✓ 흘러내리지 않는 Non-Sag 특성으로 수직면 도포 가능

제품 기본 사양

2. 대면적 금속 접합, 현장은 이런 고민을 합니다

큰 금속 구조물의 접합은 조립할 때보다 조립하고 난 뒤가 더 문제입니다.
처음엔 멀쩡해 보여도, 진동과 온도 변화, 습기와 염분이 쌓이면서 접합부가 서서히 한계를 드러내기 때문입니다.

1) 진동과 반복 하중이 걸리는 부위에서 접합부에 균열이 생깁니다

2) 용접 열로 얇은 판재가 변형되거나 도장면이 손상됩니다

3) 리벳·볼트·용접 덧살의 무게 때문에 경량화가 어렵습니다

4) 리벳과 용접 자국 탓에 후가공·재도장 공수가 늘어납니다

접합부가 무너지면 단순한 재작업으로 끝나지 않습니다.
운행 중단과 안전 문제로 번지기 때문에, 어떤 접합 방식을 쓰느냐가 구조물의 수명과 안전을 함께 좌우합니다.

3. 용접과 리벳, 이런 한계가 있습니다

철도와 조선은 오랫동안 용접과 리벳으로 금속을 이어 왔습니다.
검증된 공법이지만, 경량화와 내구·마감 요구가 높아지면서 한계도 분명해지고 있습니다.

용접 열이 소재를 변형시키고 도장을 태웁니다

용접은 국부적으로 높은 열을 가하는 공정입니다.
얇은 판재는 그 열로 뒤틀리고, 주변 도장과 코팅은 타버려 재도장 공수가 늘어납니다.
열영향부에 남은 잔류 응력은 훗날 균열이나 부식의 시작점이 되기도 합니다.

리벳 구멍은 소재를 약하게 하고 부식을 부릅니다

리벳과 볼트는 판재에 구멍을 내야 합니다.
그 자리부터 소재가 약해지고, 진동이 반복되면 구멍 둘레에 응력이 몰려 균열이 생깁니다.
게다가 구멍은 물과 염분이 파고드는 통로가 되어 부식과 수밀 저하로도 이어집니다.

부자재 무게와 후가공이 경량화를 막습니다

리벳·볼트·용접 덧살은 그 자체로 무게입니다.
경량 소재를 써도 체결 부자재가 무거우면 경량화 효과가 반감됩니다.
여기에 용접 비드 그라인딩, 리벳 자국 마감, 재도장 같은 후가공까지 더해집니다.

이종 소재와 박판은 용접으로 붙이기 어렵습니다

용접은 기본적으로 같은 금속끼리 녹여 붙이는 공법입니다.
그래서 알루미늄과 스틸 같은 이종 금속, 얇은 판재, 복합 소재는 접합하기가 어렵습니다.
경량 설계에 필요한 다양한 소재 조합을 소화하지 못하는 것이 근본적인 제약입니다.

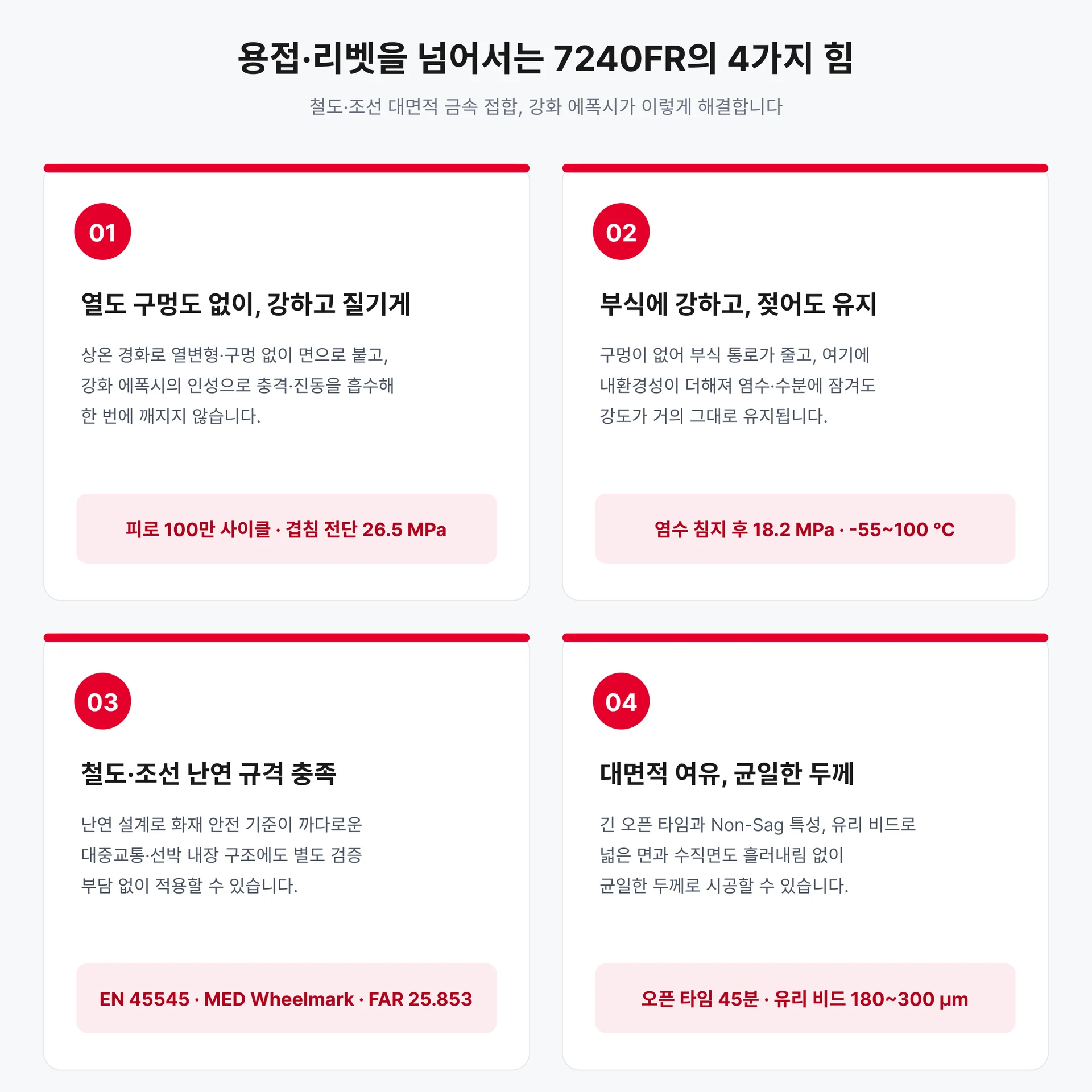

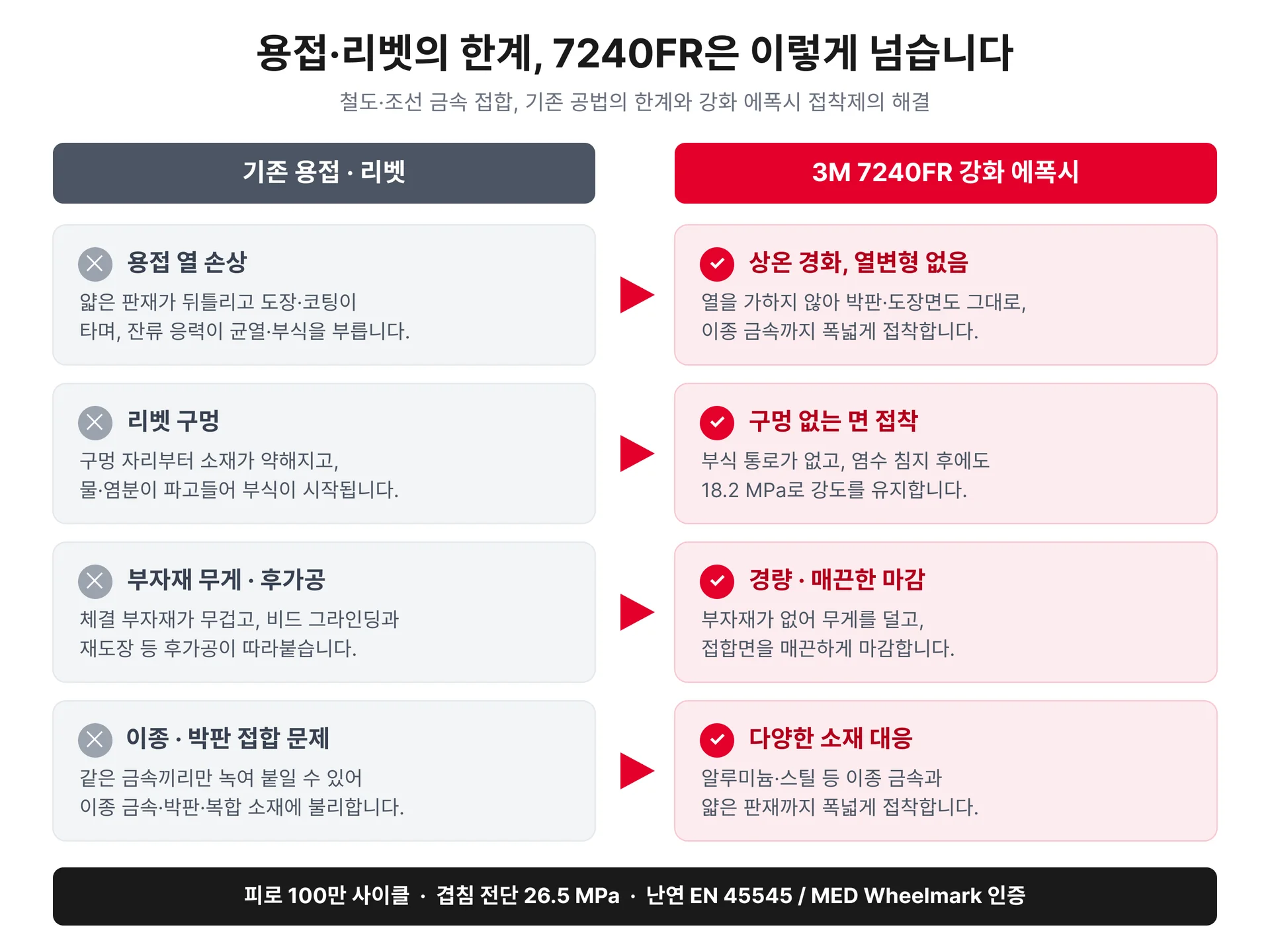

4. 7240FR은 용접·리벳의 한계를 이렇게 넘습니다

7240FR은 열을 가하지도, 구멍을 뚫지도 않고 면 전체로 금속을 붙입니다.
앞의 네 가지 한계를 어떻게 해결하는지 살펴보겠습니다.

열도 구멍도 없이, 면으로 붙여 강하고 질기게

상온에서 경화해 용접 같은 열변형이 없고, 구멍을 내지 않아 소재가 약해지지 않습니다.
면 전체로 하중을 분산하고, 강화 에폭시의 인성으로 충격과 진동을 흡수해 딱딱한 에폭시처럼 한 번에 깨지지 않습니다.

수치로 보면, 냉연강판(CRS) 기준 최대 100만(1 × 10⁶) 사이클의 피로 시험을 견디고, 알루미늄(2024 T3, 에칭) 기준 겹침 전단 강도는 상온 26.5 MPa, 영하 40 °C에서도 23.6 MPa입니다.
냉연강판 인장 강도는 26.8 MPa입니다. 열 손상이 없어 얇은 판재나 이종 금속도 폭넓게 붙일 수 있습니다.

구멍이 없어 부식에 강하고, 젖어도 강도를 지킵니다

리벳 구멍이 없으니 물과 염분이 파고들 통로가 그만큼 줄어듭니다.
여기에 7240FR 자체의 내환경성이 더해져, 냉연강판 기준 염수 침지 후 18.2 MPa, 증류수 침지 후 17.5 MPa로 완전 경화 상태(17.6 MPa)와 거의 차이가 없습니다.
습기와 염분에 상시 노출되는 선박 구조나 옥외 철도 차량에서 특히 유리합니다.
사용 온도 범위도 영하 55°C부터 100°C까지로 넓습니다.

철도·조선 안전 규격을 충족하는 난연 설계

운송 산업에서는 강도만큼이나 화재 안전이 중요합니다.
7240FR은 난연(Flame Retardant) 설계로, 철도 화재 안전 규격 EN 45545 시험을 완료했고 선박용 MED Wheelmark 인증과 항공 자기소화 규격 FAR 25.853을 충족합니다.
화재 안전 기준이 까다로운 대중교통·선박 내장 구조에 별도 검증 부담 없이 적용할 수 있습니다.

대면적을 여유 있게, 두께는 균일하게

약 45분의 긴 오픈 타임으로 넓은 면적도 서두르지 않고 도포하고 위치를 맞출 수 있습니다.
흘러내리지 않는 Non-Sag 특성 덕분에 수직면이나 천장면에서도 접착제가 처지지 않고, 지름 180~300 μm의 유리 비드가 접착층 두께를 일정하게 잡아줍니다.
부자재가 없어 무게를 줄이고 접합면을 매끈하게 마감할 수 있다는 점도 장점입니다.

5. 이런 현장에서 활용됩니다

7240FR은 강도와 인성, 난연 성능이 함께 필요한 대면적 금속 접합에 두루 쓰입니다.

• 철도 차량: 차체 패널과 내장 구조물을 대면적으로 접합하고 용접·리벳을 대체합니다. EN 45545 화재 안전 규격에 대응합니다.

• 조선·선박: 습기와 염수에 노출되는 선체 및 내장 금속 구조 접합에 적합합니다. MED Wheelmark 인증으로 선박 적용 부담을 덜어줍니다.

• 상용차·운송 장비: 패널 접합으로 리벳·볼트를 대체해 무게를 줄이고 매끈한 마감을 구현합니다.

• 허니콤 어셈블리: 경량 샌드위치 패널의 스킨과 코어를 접합해 가벼우면서도 강한 구조를 만듭니다.

• 대면적 경량화 접합: 얇고 가벼운 소재를 넓은 면으로 붙여 구조물 전체의 무게를 낮춥니다.

6. 자주 묻는 질문

Q. 오픈 타임과 완전 경화 시간은 얼마인가요?

7240FR의 오픈 타임(작업 시간)은 약 45분으로, 대면적 도포에 여유가 있습니다.
도포 후 약 6시간이면 취급 강도에 도달하고, 완전 경화까지는 약 2일이 걸립니다.
온도가 높거나 혼합량이 많으면 작업 시간이 다소 짧아질 수 있습니다.

Q. 어떤 금속에 붙나요?

금속과 금속 접합에 특화된 제품으로, 스틸(냉연강판)과 알루미늄에서 검증된 성능을 냅니다.
서로 다른 금속을 붙이는 이종 금속 접합에도 활용할 수 있습니다.
최고 강도를 위해서는 표면을 연마하고 용제로 세척하는 전처리를 권장합니다.

Q. 난연 규격은 무엇을 충족하나요?

철도 차량 화재 안전 규격인 EN 45545 시험을 완료했고, 선박용 MED Wheelmark 인증을 획득했으며, 항공 자기소화 요구사항 FAR 25.853도 충족합니다.
대중교통·선박처럼 화재 안전이 엄격히 요구되는 분야에 적합합니다.

Q. 400mL 카트리지는 어떻게 도포하나요?

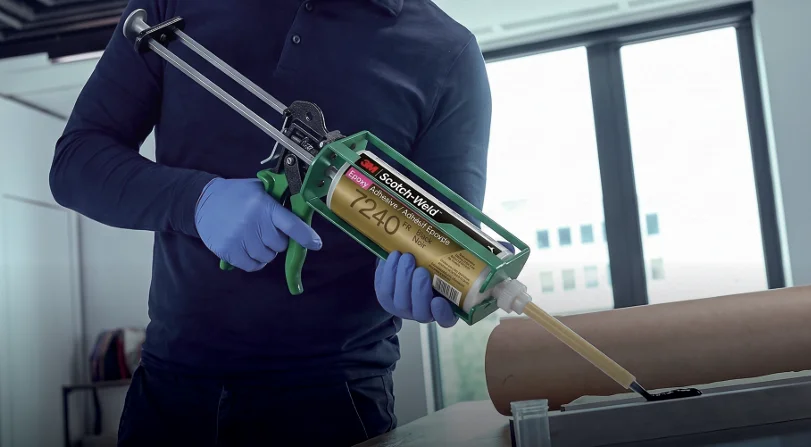

400mL 듀오팩을 3M™ EPX™ 어플리케이터에 장착하고 믹싱 노즐을 끼우면, A제와 B제가 2:1 비율로 자동 혼합되어 나옵니다.
별도 계량 없이 균일한 혼합이 가능해 대량 반복 작업에 유리합니다.
생산 라인용으로는 54리터 키트도 제공됩니다.

Q. 수직면에 발라도 흘러내리지 않나요?

네. 7240FR은 흘러내리지 않는 Non-Sag 특성이 있어, 수직면이나 천장면에 도포해도 접착제가 처지지 않습니다.
유리 비드가 접착층 두께를 균일하게 유지해 주므로 수직 대면적 작업에도 적합합니다.

7. 정리

금속 구조물을 더 가볍고 강하게, 그리고 매끈하게 접합해야 한다면 접합 방식부터 다시 볼 필요가 있습니다.
아래 체크리스트에 해당한다면 3M 7240FR 적용을 검토해보세요!

[참고] 3M 구조용 에폭시, 2214·2216·7240FR 어떻게 다른가요

같은 구조용 에폭시라도 경화 방식과 강점이 다릅니다.
대량 생산에서 내열성이 중요하면 2214, 충격·진동이나 극저온을 흡수해야 하면 2216, 철도·조선처럼 대면적을 피로·난연 조건까지 만족하며 붙여야 하면 7240FR을 선택하면 됩니다.
