극저온에 강한 접착제 3M™ 2216

구조용 접착제는 대부분 단단하지만, 그만큼 충격에 약합니다.
3M™ 스카치-웰드™ 2216은 구조용 에폭시이면서도 유연성을 함께 갖춘 제품입니다.

충격·진동·굴곡을 받아내고 극저온까지 견디는 것이 특징이며,
작업 방식에 맞춰 고를 수 있도록 세 종류의 점도 라인업까지 갖췄습니다.

이 글은 그 특성과 활용을 정리합니다.

1. 강하게 붙였는데 충격 한 번에 깨진다면?

구조용 접착제를 고를 때 보통 전단 강도부터 봅니다.
그런데 막상 현장에서 문제가 되는 건 센 힘이 아니라 갑작스러운 충격인 경우가 많습니다.

특히 아래 상황에서 이 문제가 두드러집니다.

강하기만 해서는 부족합니다. 충격을 받아내는 유연성과 넓은 온도 범위를 견디는 내구성이 함께 있어야 합니다.

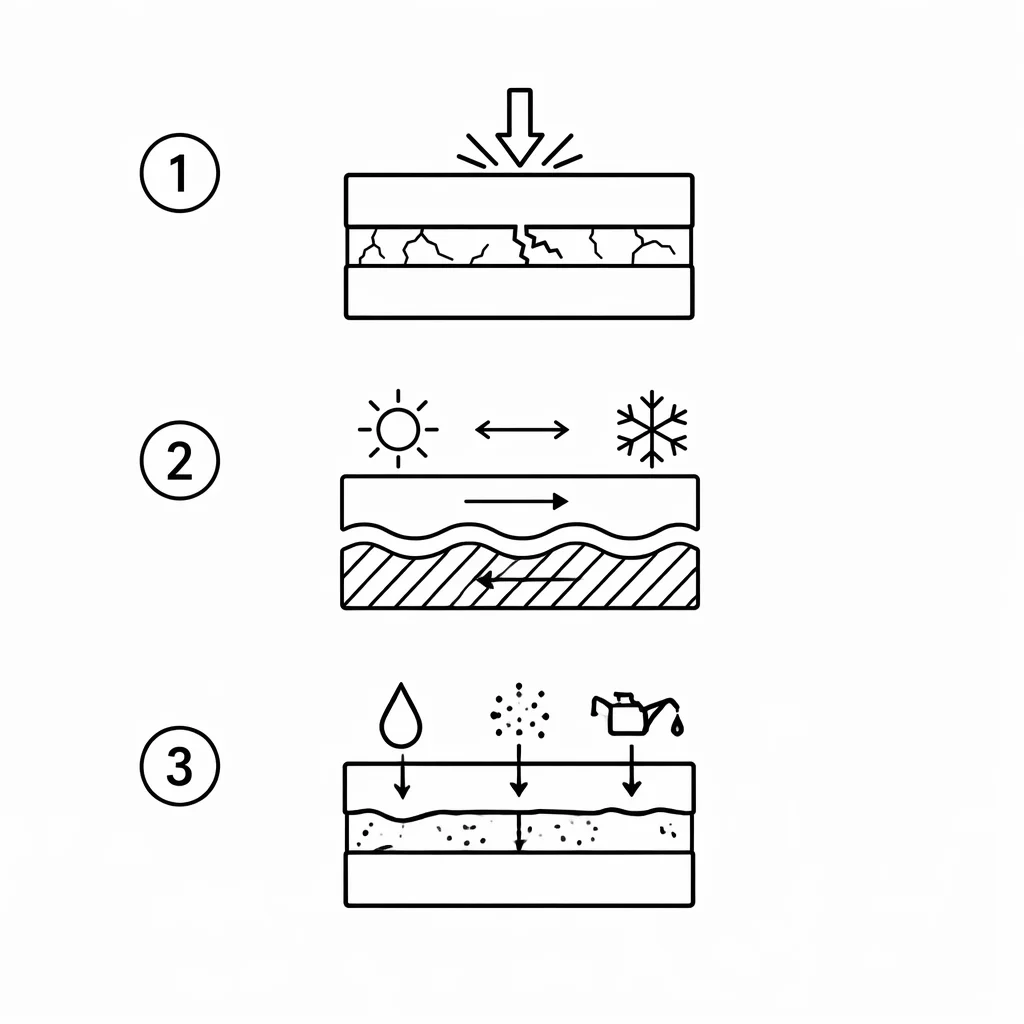

2. 강하기만 한 구조용 접착제의 한계

에폭시는 구조적 강도와 내구성이 뛰어나지만, 종류에 따라 현장에서 한계가 드러납니다.

1) 충격에 약한 경직성

강도만 높고 유연성이 없으면, 충격이 가해질 때 에너지를 흡수하지 못해 접착층이 단번에 깨집니다.

2) 온도 차이에서 쌓이는 응력

열팽창 계수가 다른 이종 소재를 붙이면, 온도가 오르내릴 때마다 두 소재가 다른 폭으로 늘었다 줄었다 합니다. 이 움직임을 흡수하지 못하면 응력이 계면에 쌓입니다.

3) 환경 노출에 따른 강도 저하

습기·염수·연료·오일에 노출되면 시간이 지나며 접착력이 떨어지는 제품이 많아, 가혹한 환경에서는 신뢰성을 보장하기 어렵습니다.

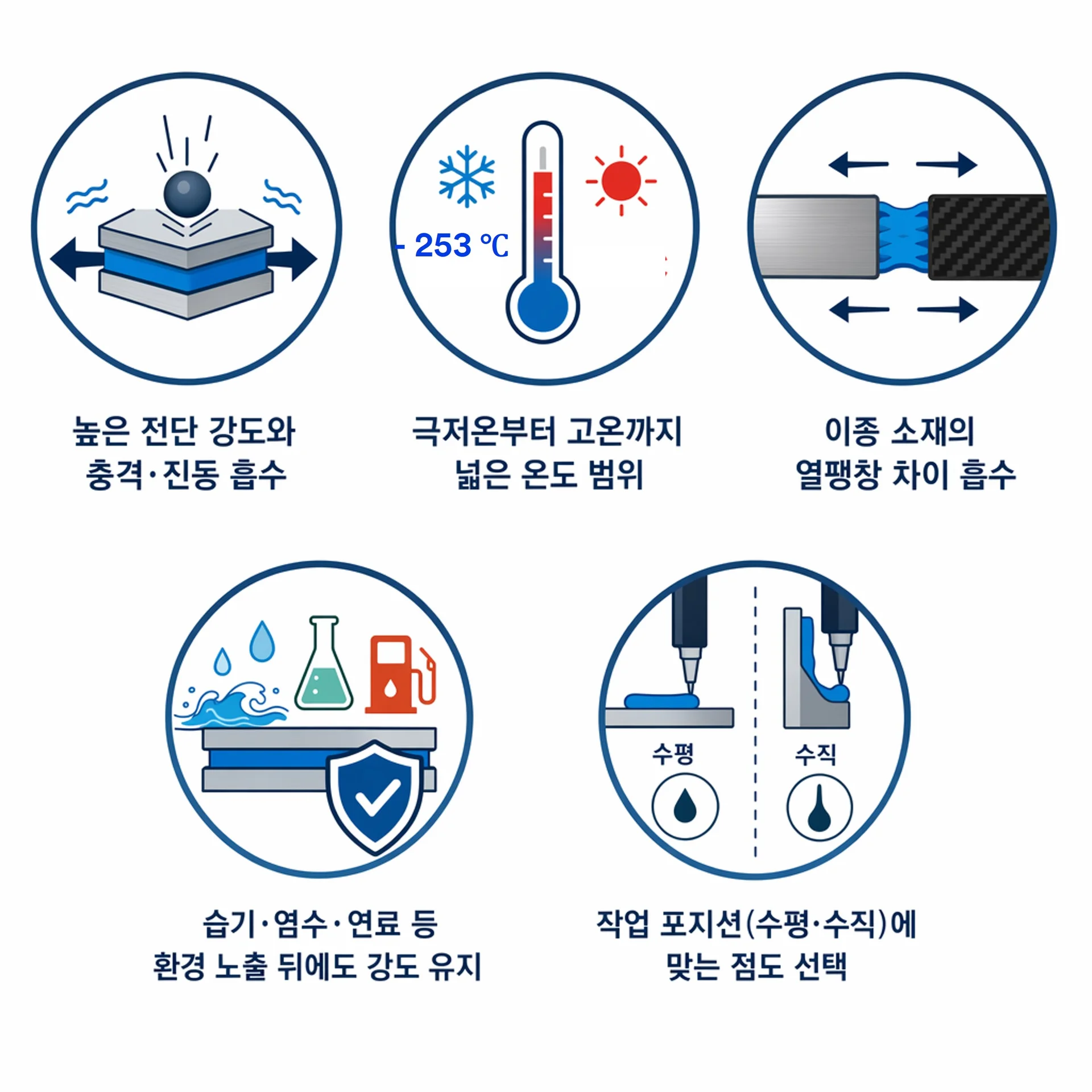

3. 가혹한 환경의 구조 접합에 필요한 조건

극한 환경에서 부품을 오래 붙잡아야 하는 구조용 접착제라면, 다음 조건을 충족해야 합니다.

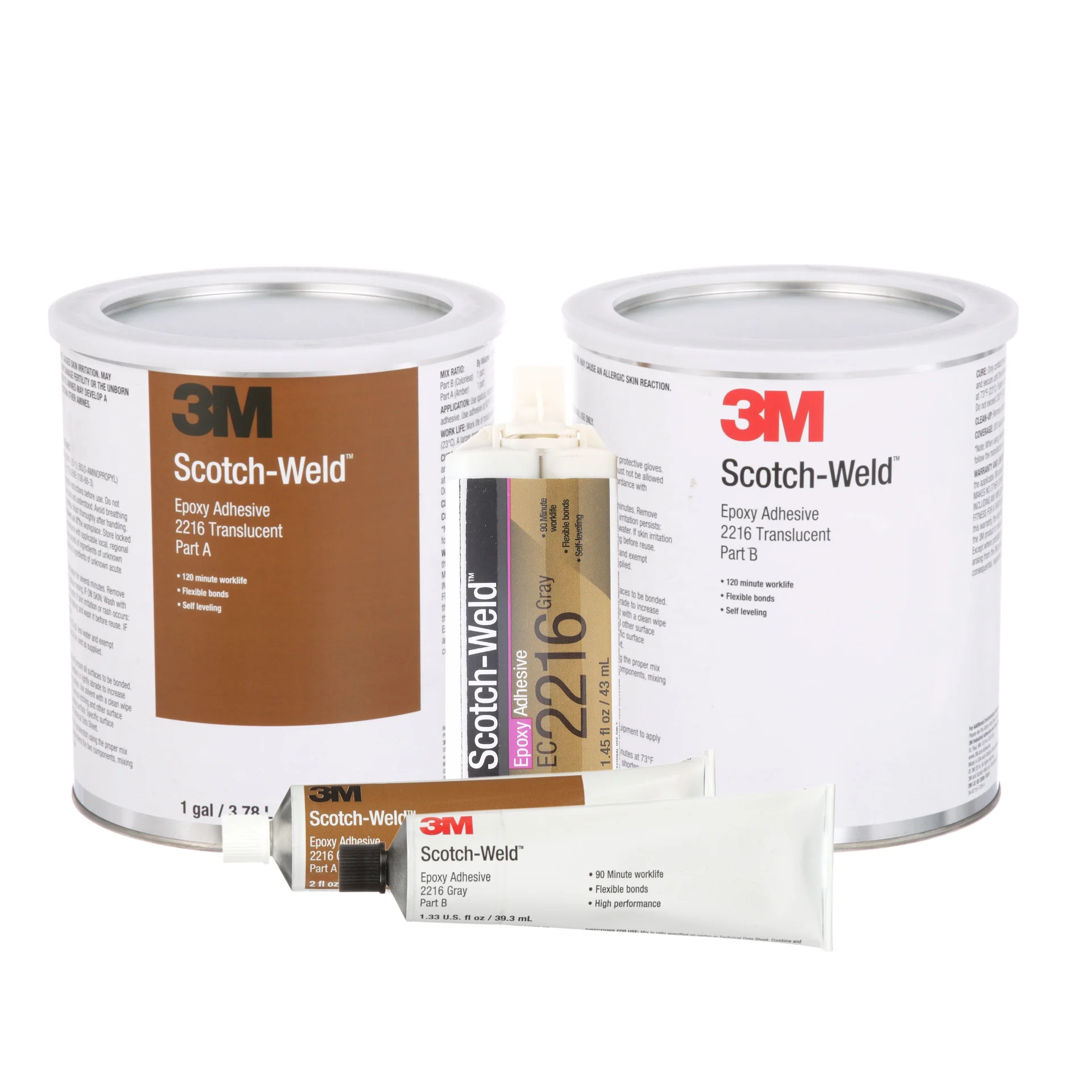

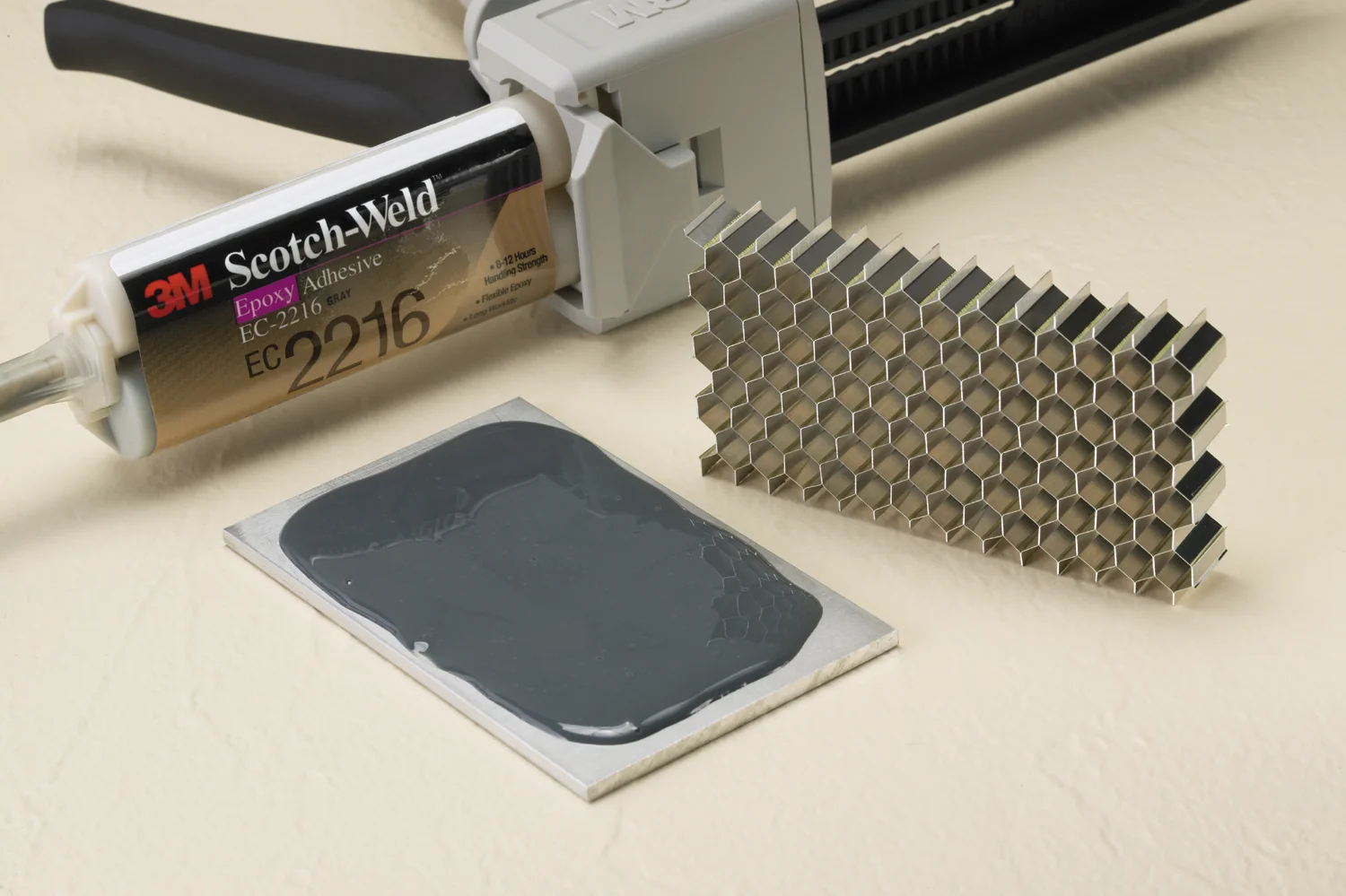

4. 3M™ 스카치-웰드™ 에폭시 접착제 2216

1. 3M™ 스카치-웰드™ 에폭시 접착제 2216은 상온 경화 2액형 에폭시입니다.

2. 높은 전단·박리 강도와 유연성을 함께 갖췄습니다.

3. 금속·목재·플라스틱·고무·석조 등 폭넓은 소재를 접착할 수 있습니다.

4. 베이스와 경화제가 대비되는 색상이라 혼합 상태를 눈으로 확인할 수 있습니다.

5. EC-2216 제품은 항공우주 인증을 취득한 제품입니다.

*세 버전 모두 항공우주용으로 인증된 EC-2216과 같은 계열의 화학 조성을 갖습니다.
(EC-2216은 별도 항공우주 인증 제품명)

제품 스펙

1) 충격·진동에 강한 유연성

2216의 장점은 강도와 유연성을 함께 갖췄다는 점입니다.

충격·진동·굴곡을 흡수하도록 설계되어, 진동이 끊이지 않는 부품에서도 접착층이 한 번에 깨지지 않습니다. 에칭 알루미늄에 접착 후 23°C에서 측정한 전단 탄성률이 342 MPa 수준으로, 같은 에폭시 계열 중에서도 유연한 움직임을 보입니다. 완전 경화 후 팽창·수축이나 제한적인 움직임 아래에서도 강한 접착을 유지하고, 환경 노화가 진행된 뒤에도 강도를 지킵니다.

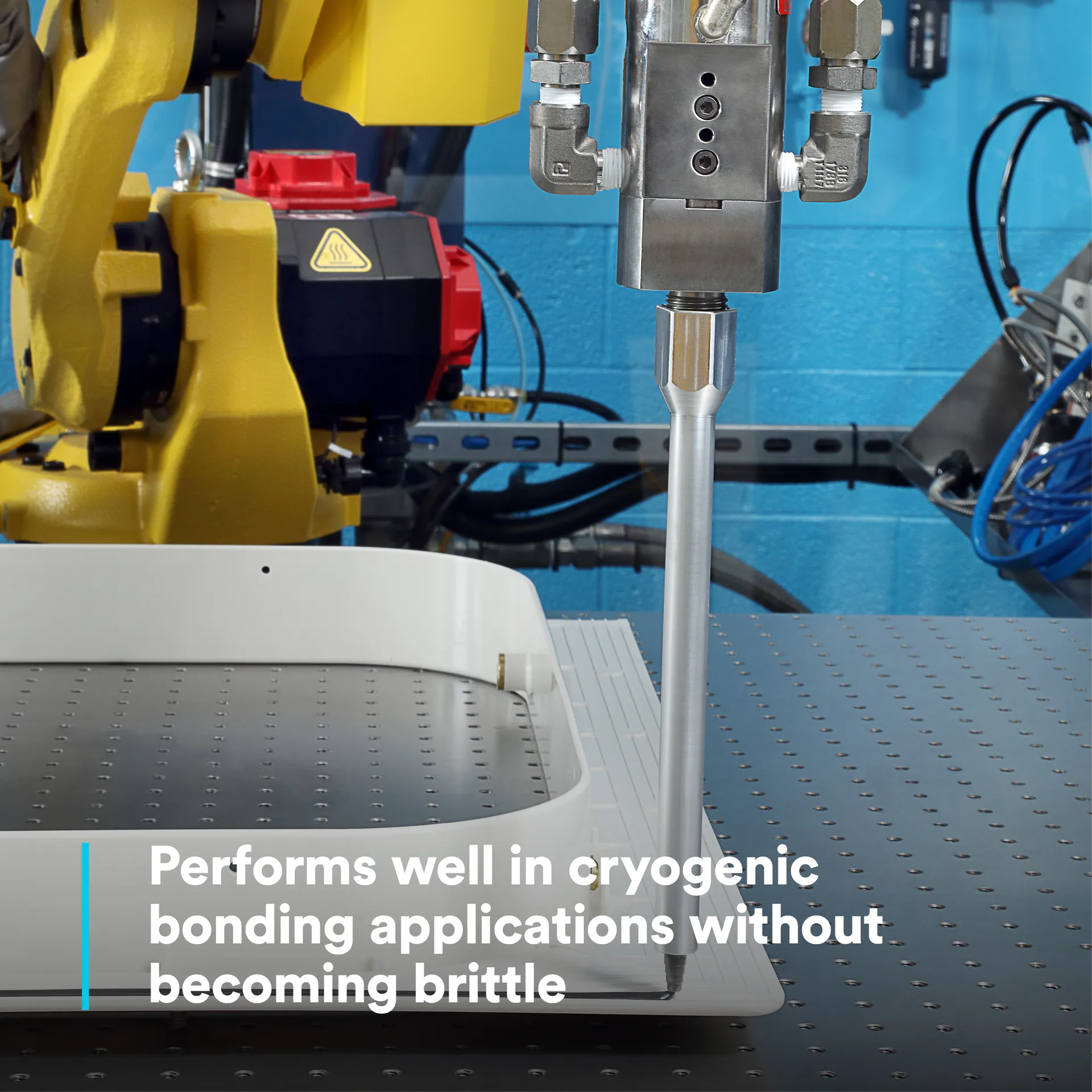

2) 극저온까지 견디는 저온 성능

2216은 극저온 접착(cryogenic bonding)에 특화된 제품입니다.

온도가 내려갈수록 전단 탄성률이 크게 올라가며 구조를 단단히 잡아, 23°C에서 342 MPa이던 값이 -40°C에서 약 1,947 MPa, -100°C에서 약 2,745 MPa까지 상승합니다. 액화가스 탱크나 저온 장비처럼 온도가 극저온으로 내려가는 어플리케이션에서 안정적으로 쓸 수 있습니다.

3) 환경 변화·화학 물질에 강한 내구성

습기·염수·연료·오일 등에 노출된 뒤에도 강도를 유지합니다.

환경 변화에도 내구성이 좋도록 설계되어, 열 사이클을 받는 부품의 포팅(potting)에 적합합니다. 진공·밀폐 환경을 위한 아웃개싱 수치도 낮아(회색 기준, NASA 1124 Rev.4: TML 0.77%, CVCM 0.04%, Wtr 0.23%), 항공우주·전자 분야에 적합합니다.

4) 점도 3종, 작업 방식에 맞춰 고릅니다

1. 2216 Translucent(반투명)은 저점도라 잘 흐르고 자기수평(self-leveling) 특성이 있어, 포팅이나 좁은 틈 주입(injection), 투명한 접착부가 필요한 작업에 유리합니다. 혼합비도 1:1로 간단합니다.

2. 2216 Gray(회색)는 중점도의 범용 타입으로, DOD-A-82720을 충족하고 전기·아웃개싱 데이터가 정리되어 있어 규격·항공우주 용도의 기준 버전으로 쓰기 좋습니다.

3. 2216 Tan NS(황갈색)는 Non-Sag 타입이라 수직면에 도포해도 흘러내리지 않아, 정밀 비드 도포와 본드라인 제어가 필요한 작업에 맞습니다. 경도(Shore D 67)도 가장 높습니다.

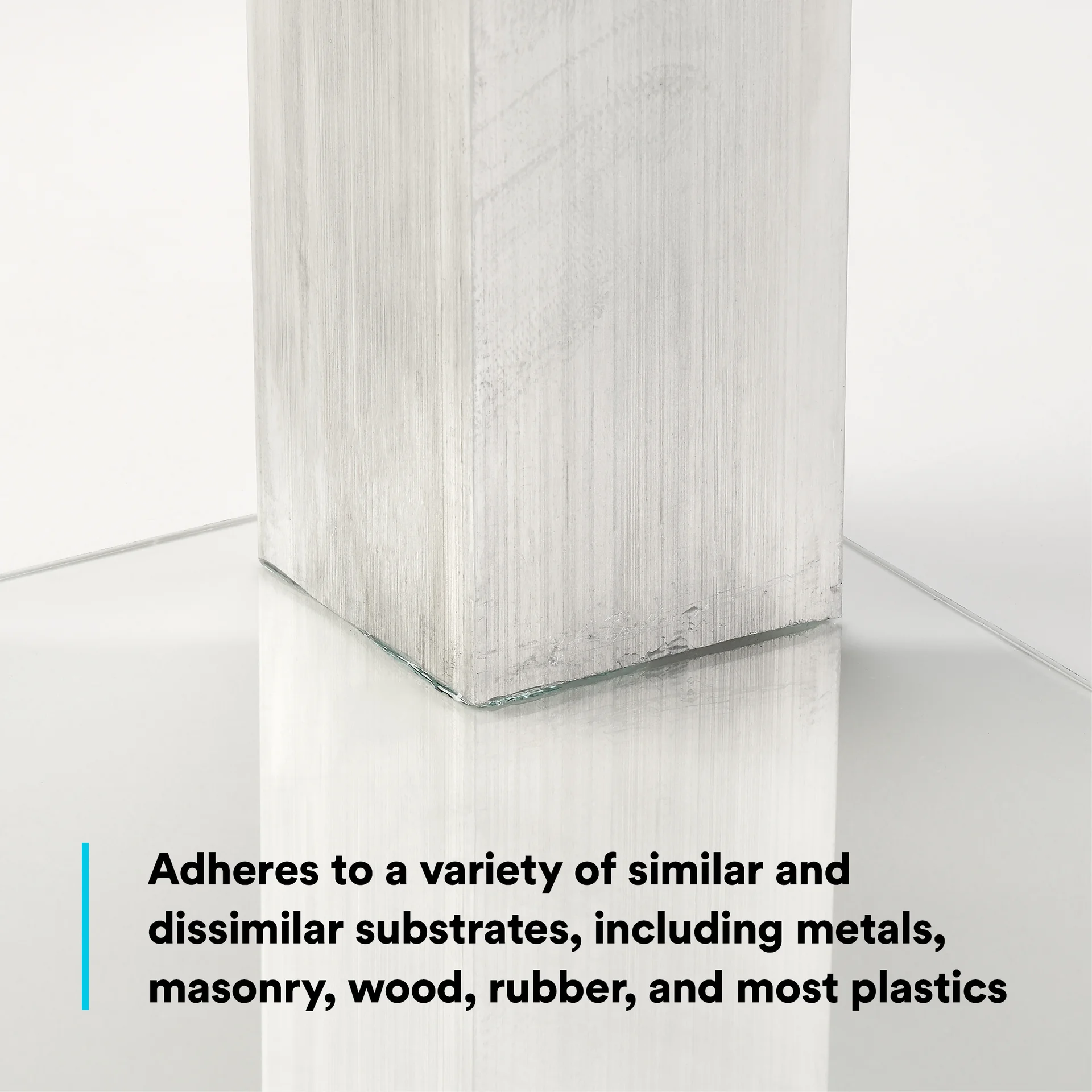

5) 비슷한 소재도, 다른 소재도 견고하게 접착합니다

2216의 또 다른 강점은 적용 범위가 넓다는 점입니다.

같은 소재끼리는 물론, 성질이 다른 이종 소재(dissimilar substrate)까지 폭넓게 접착합니다.
금속, 석조, 목재, 고무, 플라스틱이 접착되고, 유리는 전용 프라이머(EC-3901) 처리와 함께 접착할 수 있습니다.

한 가지 접착제 계열로 여러 소재 조합을 처리할 수 있어, 서로 다른 재질을 붙여야 하는 설계나 보수 작업에서 특히 유용합니다.

5. 적용 사례

2216은 강도와 유연성, 내환경성이 함께 필요한 정밀·구조 접합에 두루 쓰입니다.

충격·진동을 받아내면서 넓은 온도 범위를 견뎌야 하는 곳이라면, 작업 방식에 맞는 점도만 골라 적용하면 됩니다.

6. 정리

아래 중 하나라도 해당한다면, 3M™ 스카치-웰드™ 에폭시 접착제 2216 적용을 검토해보세요.

[참고] 에폭시(2216)와 아크릴(DP87 시리즈) 중 무엇을 고를까

같은 2액형 구조용 접착제라도 성격이 다릅니다.
2216은 유연성·극저온·긴 작업 시간이 필요할 때,
DP87 시리즈 아크릴은 빠른 경화와 저취·최소 전처리가 필요할 때 유리합니다.
(자세한 내용은 DP87 시리즈 포스팅을 참고하세요.)
